Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

Строительные козлы своими руками из дерева соорудить очень просто. При наличии всех материалов и инструментов на работу уходит всего 1-2 часа, никакого специализированного опыта иметь не нужно.

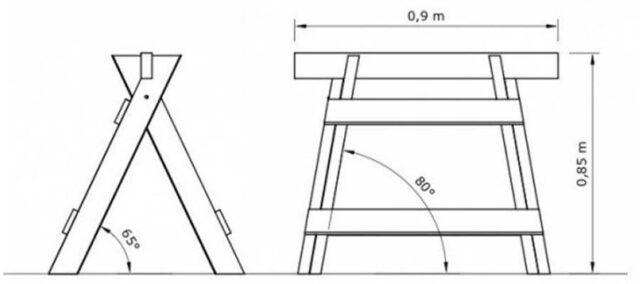

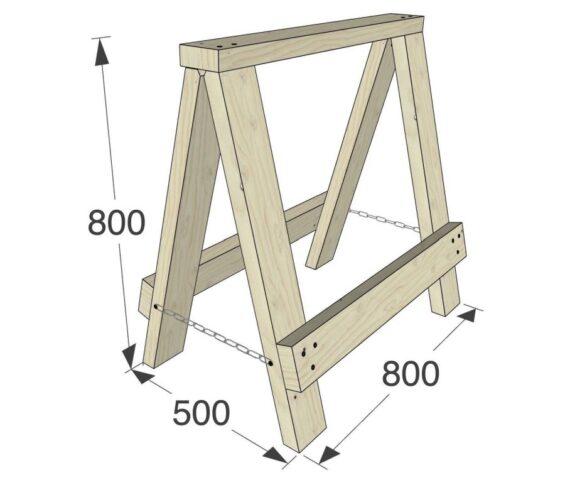

Чертежи столярных козлов с размерами

Чтобы сделать козлы для столярных работ, прежде всего, необходимо определиться с размерами:

  1. Оптимальная высота конструкции — около 70-95 см. Точный показатель рассчитывают по собственному росту. Строительные козлы должны быть не слишком высокими, не очень низкими, иначе пользоваться ими окажется некомфортно.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать
  2. Ширина конструкции должна составлять около 80 см. В таком случае на козлах будет удобно обрабатывать длинные доски или брус, а при необходимости — вставать на них, как на стремянку.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать
  3. Расстояние между ногами конструкции обычно составляет около 50 см. Это оптимальный промежуток, обеспечивающий строительным козлам устойчивость с сохранением компактности.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

Перед началом работы нужно определиться с тем, где будет стоять конструкция, и убедиться, что места для нее достаточно. После этого распечатывают чертежи или рисуют их самостоятельно.

Необходимые инструменты

Чтобы сделать складного козла для ремонта своими руками, понадобится подготовить самые простые инструменты и материалы:

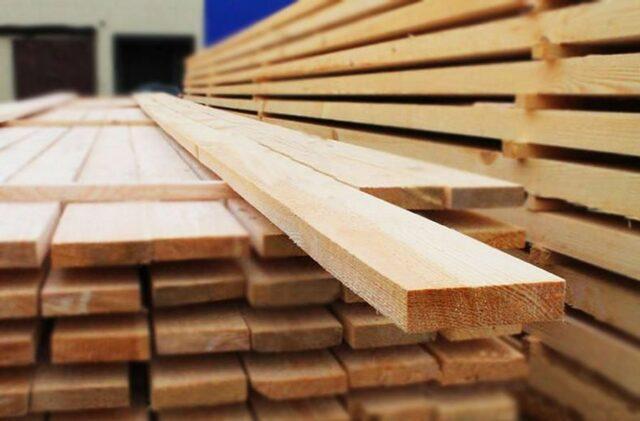

  • крепкие ровные доски 100×30 мм;
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

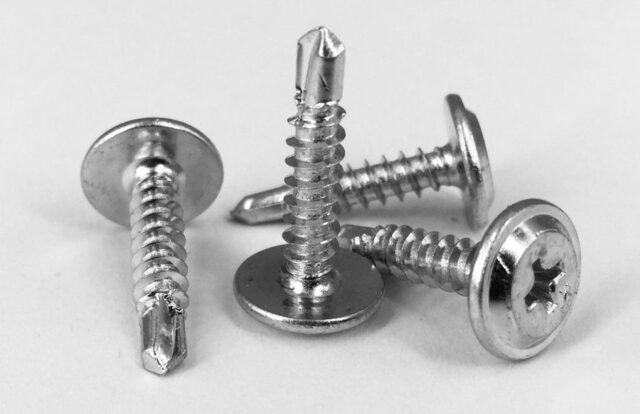

  • саморезы, болты, гайки и шайбы;
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

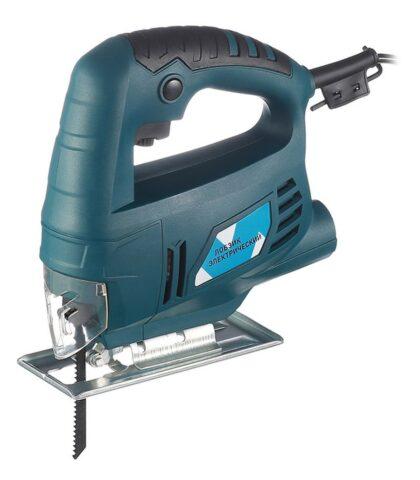

  • электрический лобзик;
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

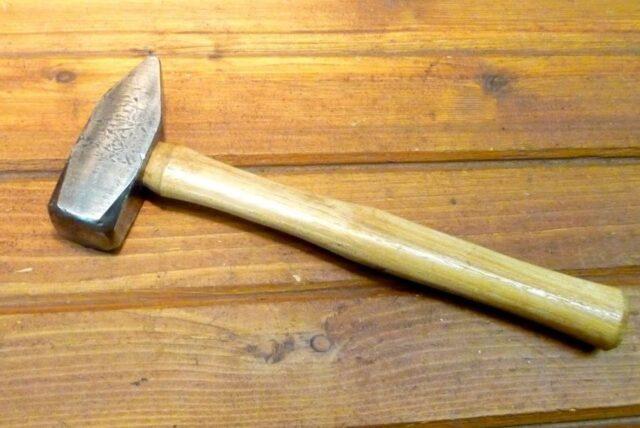

  • молоток;
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

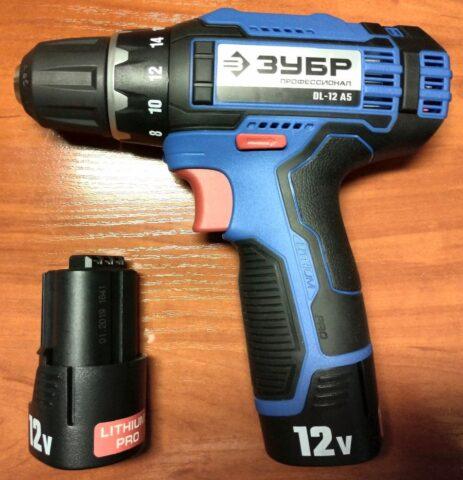

  • шуруповерт;
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

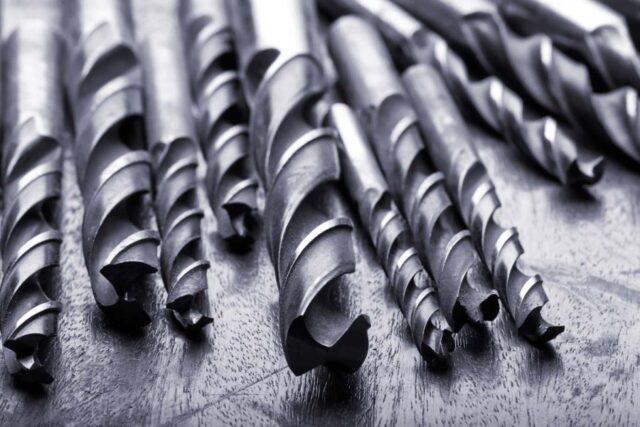

  • сверла.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

Также нужно подготовить линейку или рулетку для проведения замеров и карандаш для нанесения разметки.

Как сделать козлы для столярных работ своими руками

Соорудить простой козел своими руками очень легко. Существует несколько вариантов его изготовления — из дерева и профильной трубы, из фанеры, из досок от поддонов.

Столярные козлы своими руками из дерева

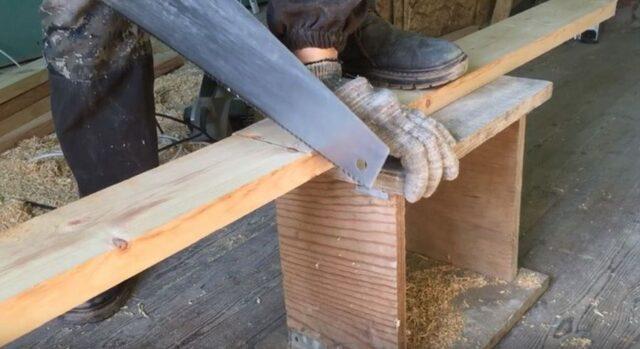

Проще всего сделать неразборные строительные козлы. Они занимают много места, и их нельзя сложить, зато конструкция отличается особенной устойчивостью.

Инструкция по сборке выглядит так:

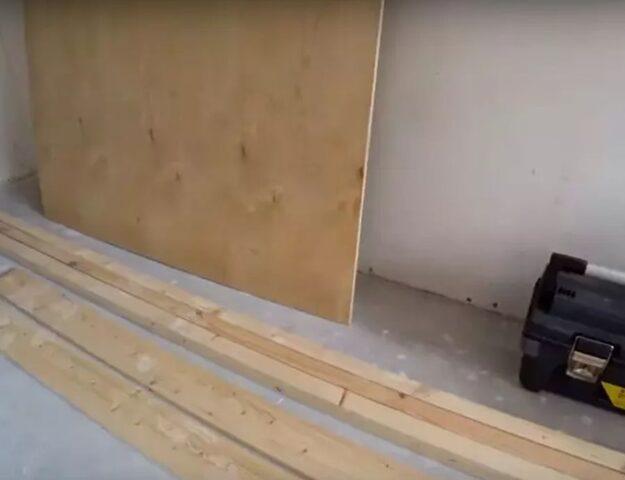

  1. Для изготовления столешницы берут лист прочной фанеры и обшивают его по периметру брусом с сечением 50 мм. Древесину крепят на саморезы при помощи шуруповерта. Перед сборкой нужно убедиться, что столешница будет проходить во все дверные проемы, иначе полноценно использовать конструкцию в ремонте не получится.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать
  2. Из доски шириной 12 см выпиливают четыре одинаковые ножки. Оптимальную высоту определяют так — измеряют расстояние от пола до потолка, а потом вычитают из него рост человека и еще 10 см. Это и будет нужная длина ножек.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

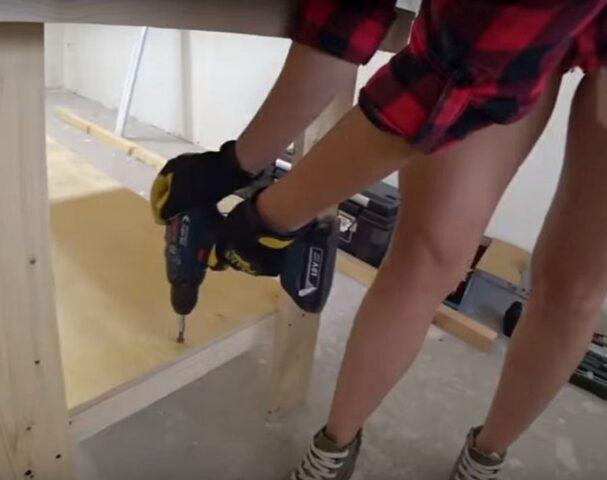

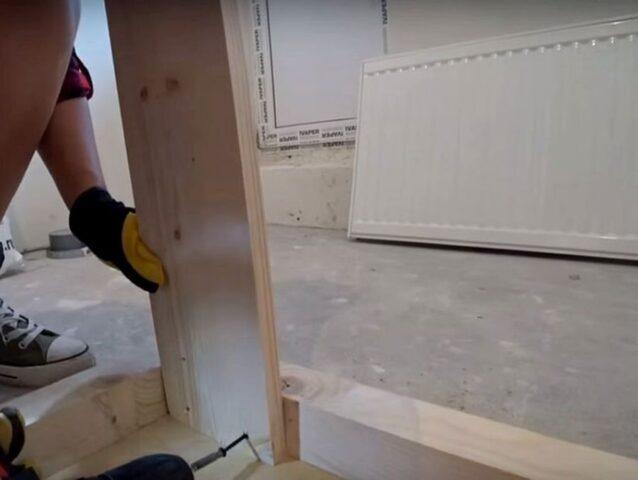

  3. Основание у опор выравнивают, чтобы они не шатались, стоя на полу. Затем их прикрепляют саморезами к рамке столешницы. Чтобы доска в процессе не лопнула, желательно сделать предварительные углубления при помощи дрели.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать
  4. Примерно на середине высоты ножек можно предусмотреть полочку. На нее будет удобно класть инструменты. К ножкам прикрепляют еще одну рамку из бруса, а к ней прикручивают второй лист фанеры.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

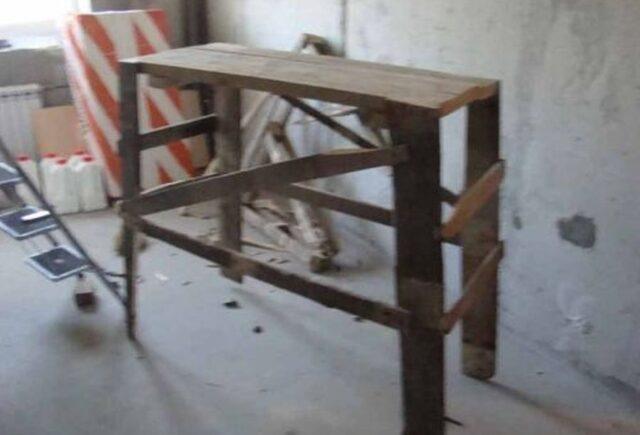

При правильной сборке строительные козлы выдержат не только массу инструментов, но и вес забравшегося на них человека.

Внимание! Ширину конструкции рекомендуется делать на 5 см уже дверного проема. Тогда приспособление будет легко переносить из помещения в помещение.

Разборные козлы своими руками из дерева

Еще один популярный вариант — это разборные козлы своими руками из дерева. Такой строительный столик менее устойчив, зато отличается компактностью. Его можно хранить в любом помещении, даже очень тесном:

  1. Подготовленную древесину обрабатывают наждачной бумагой или шлифовальной машинкой. Доски распиливают в соответствии с чертежами, чтобы получить все необходимые детали.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

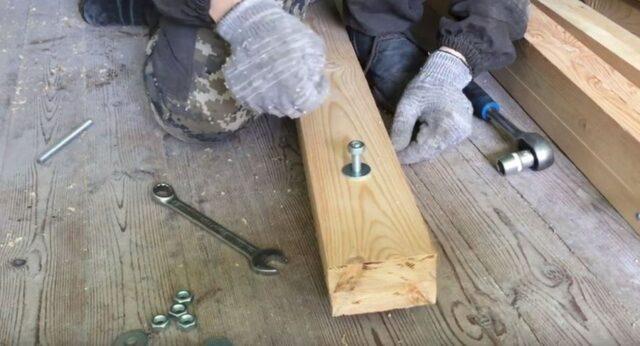

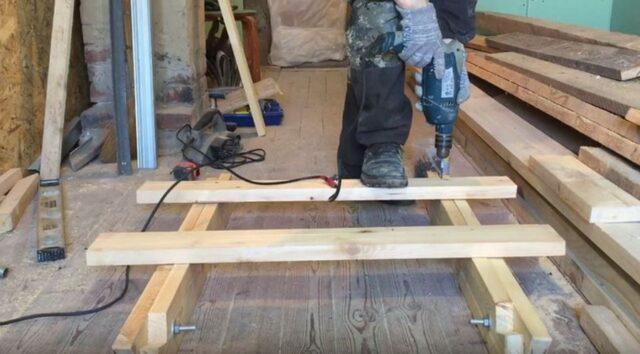

  2. При помощи дрели и сверла на 10 мм две будущие «ноги» строительных козел просверливают на расстоянии 15 см от верхних торцов. Опоры соединяют между собой, в отверстия вставляют болты диаметром 10 мм и навинчивают гайки с обратной стороны.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

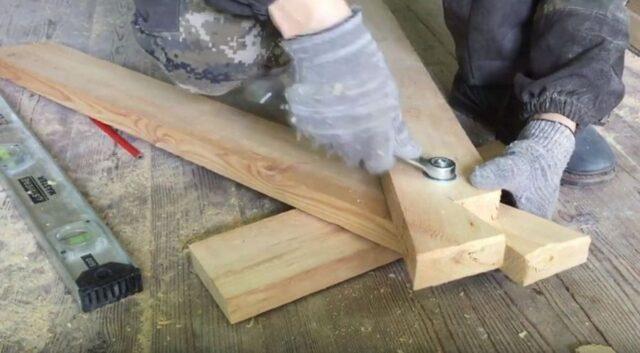

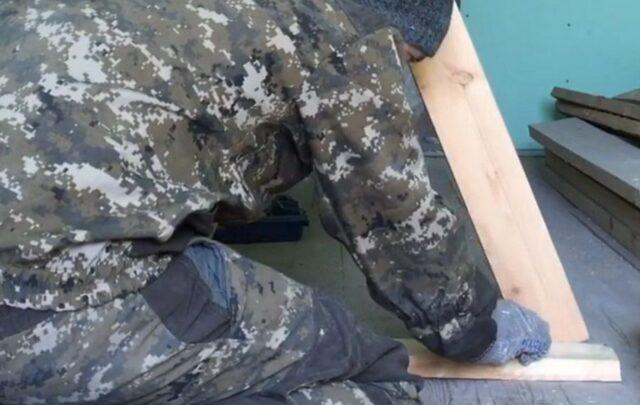

  3. Ноги строительных козел ставят на пол и раскрывают на 65 градусов, замеряя промежуток при помощи уровня. Карандашом намечают место спила нижней части опор и выполняют срезы. Ноги должны опираться на пол не уголками, а всей плоскостью на торцах.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать
  4. На верхних частях досок делают выпилы по 30 мм шириной и 60 мм глубиной. Для этого ноги строительных козел сначала разбирают, а потом соединяют обратно. Выпилы при этом должны «смотреть» друг на друга.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

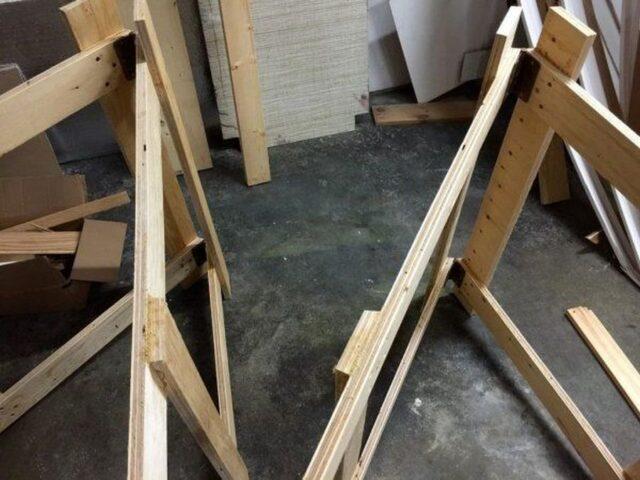

  5. Две пары складных ног кладут напротив, а сверху помещают перемычку и прикручивают ее саморезами к «внутренним» частям опор. Вторую перекладину таким же образом располагают ниже первой. Затем конструкцию переворачивают и прикрепляют еще по две перемычки уже ко «внешним» ногам.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать
  6. Строительные козлы раскрывают и при помощи цепи или стропы соединяют противоположные нижние перекладины. Ограничитель не позволит опорам разъехаться. В выпилы, проделанные в верхней части сооружения, укладывают доску-перекладину.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

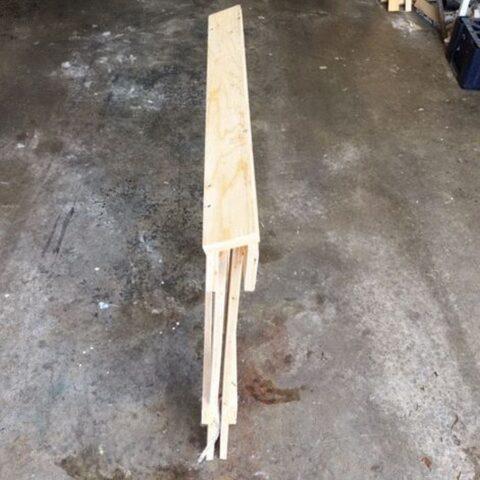

Готовые строительные козлы можно использовать в столярных работах и даже вставать на них всем весом. Чтобы сложить конструкцию, нужно будет просто убрать верхнюю доску.

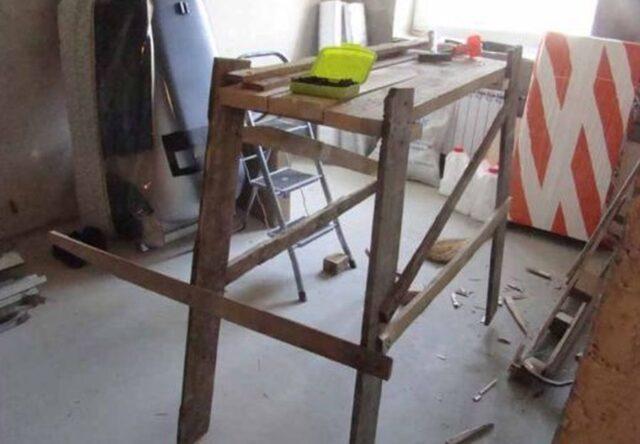

Как сделать козла из поддонов

Расходные материалы для козлов стоят недорого, но иногда денег может не быть даже на их приобретение. В таком случае для сооружения конструкции используют деревянные поддоны. Козлы получаются менее крепкими, однако вполне подходят для строительных работ.

Инструкция выглядит так:

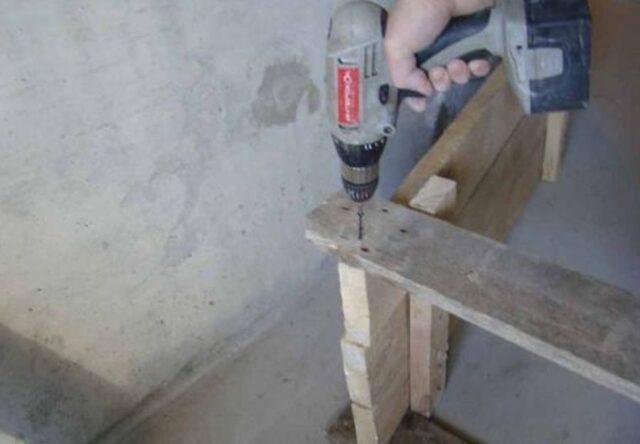

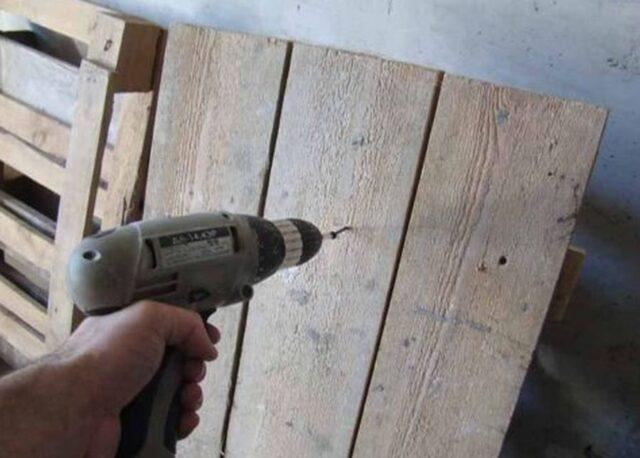

  1. Поддоны разбирают при помощи гвоздодера, при его отсутствии используют зубило и молоток. Три достаточно толстых доски ставят на два бруска снизу и прикручивают к ним саморезами, чтобы создать столешницу.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

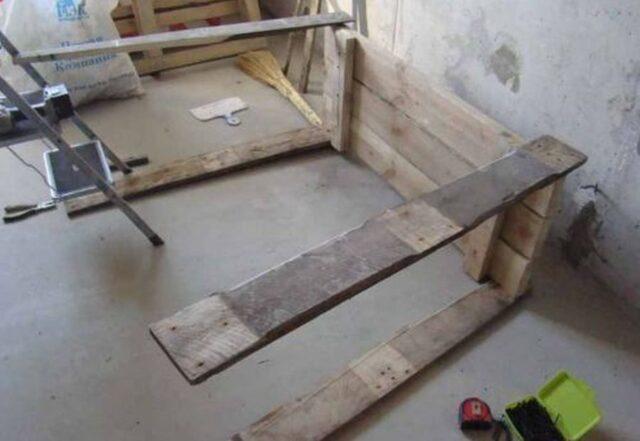

  2. К краям основания прикрепляют четыре одинаковые ножки. Они должны слегка выступать над столом строительных козел.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать
  3. Ножки соединяют между собой поперечинами в передней и задней части, а также по бокам. Перекладины придадут конструкции устойчивость и жесткость.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать
  4. Выступающие сверху части ножек спиливают при помощи ножовки. Затем спереди и сзади строительные козлы дополнительно укрепляют диагональными перекладинами. С одного из торцов прикручивают ступеньки, которые позволят забираться на конструкцию.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать
  5. Нижнюю поверхность ножек также торцуют, чтобы строительные козлы стояли на полу ровно. Для этого приспособление переворачивают и замеряют опоры по высоте. Потом делают отметки на нужном уровне и удаляют лишнее пилой или ножовкой.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

Дальше козлы следует перевернуть и проверить на устойчивость. Если конструкция покачивается, ножки дополнительно торцуют до получения хорошего результата.

Внимание! На сборку строительных козел из поддонов уходит около 40 минут.

Козлы из фанеры своими руками

Существуют чертежи с размерами козлов из фанеры — это еще один бюджетный и простой вариант сборки. Для изготовления конструкции понадобится взять основной материал, а также саморезы, полипропиленовую веревку и дверные петли. Фанеру лучше покупать палубную, толщиной 18 мм.

Схема сборки строительных козел следующая:

  1. В соответствии с выбранными чертежами выпиливают элементы конструкции. Опорные ножки соединяют с поперечинами. При монтаже верхней сразу примеряют дверные петли и просверливают отверстия под них. Детали сначала сажают на клей ПВА и прижимают, а уже потом стягивают саморезами.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать
  2. После изготовления обеих боковин их соединяют в верхней части дверными петлями. Их фиксируют саморезами в заранее просверленных отверстиях. Петли будут отвечать за складывание и раскладывание строительных козел.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать
  3. К торцу одной из боковин прикрепляют верхнюю опорную площадку. С обоих концов ее не фиксируют, потому что это помешает работать механизму открывания и закрывания. Между ножками делают ограничитель раскрывания — протягивают через просверленные отверстия полипропиленовую веревку. Затянутый узел оплавляют зажигалкой. Теперь ножки не разъедутся в стороны слишком широко в процессе использования строительных козел.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

Фанерная конструкция по прочности не уступает деревянной. При качественной сборке она выдерживает вес 1-3 человек.

Козлы из профильной трубы своими руками

Если хочется сделать особенно прочную конструкцию, можно соорудить своими руками складные козлы из профтрубы. Сечение должно составлять 15×15 мм. При изготовлении козел следуют простой инструкции.

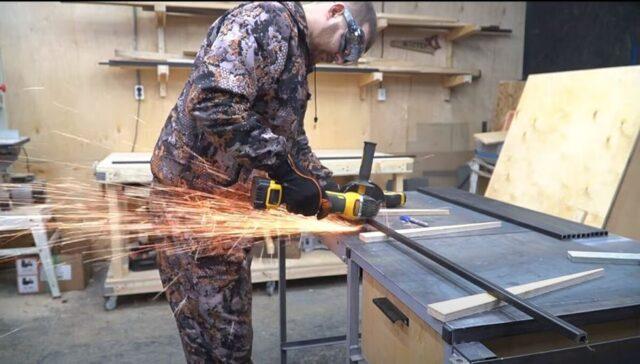

  1. Профильную трубу распиливают на куски — нужно получить десять отрезков по 85 см и два отрезка по 60 см.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

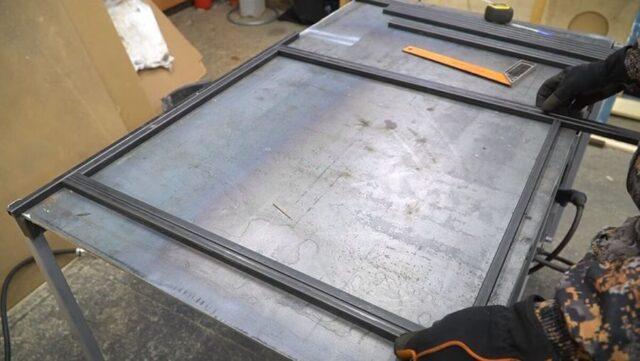

  2. Заготовки обрабатывают на шлифовальном станке, чтобы избавиться от заусенцев. После этого куски раскладывают на рабочем столе. Длина верхней перекладины и боковых должна составлять 85 см, куски по 60 см помещают в центр.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

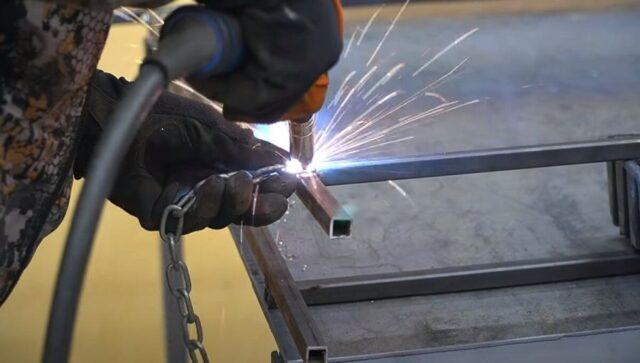

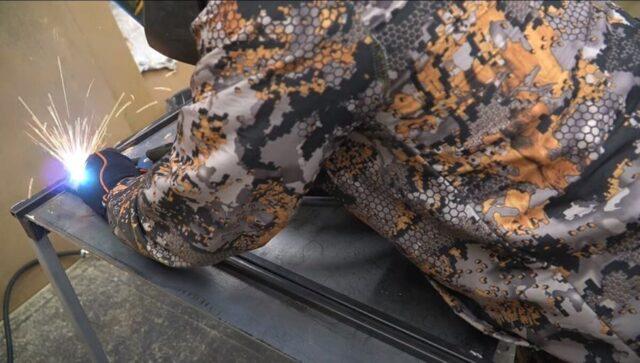

  3. Всю конструкцию скрепляют для начала магнитными уголками, а потом начинают сваривать металл.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать
  4. Чтобы ножки строительных козел не прижимались друг к другу слишком плотно, между ними вставляют металлические шайбы для поддержания зазора. Дальние опоры соединяют между собой перемычками также при помощи сварки. Перекладины нужны для придания конструкции дополнительной жесткости.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

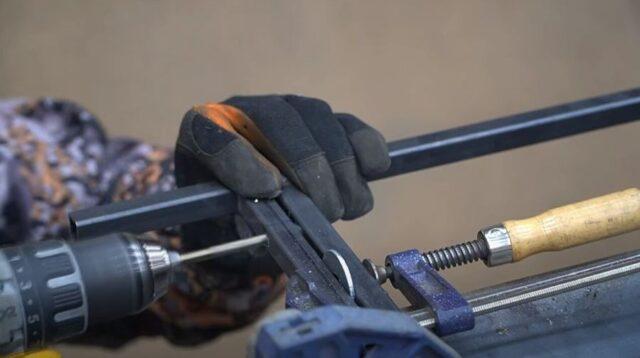

  5. В верхней части ножек делают сквозное отверстие сверлом на 6 мм, отступив примерно 5 см от края. Опоры скрепляют болтом с гайкой М6 и тремя шайбами. Ножки должны легко складываться и раскладываться.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать
  6. В заключение остается только соединить опоры на боковинах металлической цепью. Она послужит ограничителем и не позволит ножкам разъехаться в стороны сильнее, чем нужно.
    Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

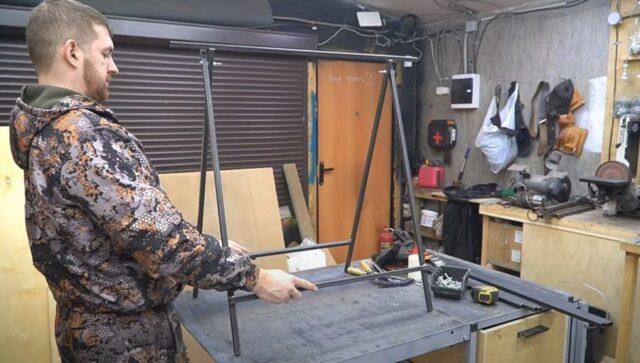

Металлические строительные козлы могут выглядеть довольно хрупкими. Однако на самом деле они получаются очень надежными и легко выдерживают не только стройматериалы, но и взрослого человека весом 80-90 кг.

Заключение

Строительные козлы своими руками из дерева — не самая сложная конструкция. Достаточно следовать простым инструкциям с пошаговыми фото, чтобы соорудить прочный и компактный столярный столик.
